Timer Watchdog

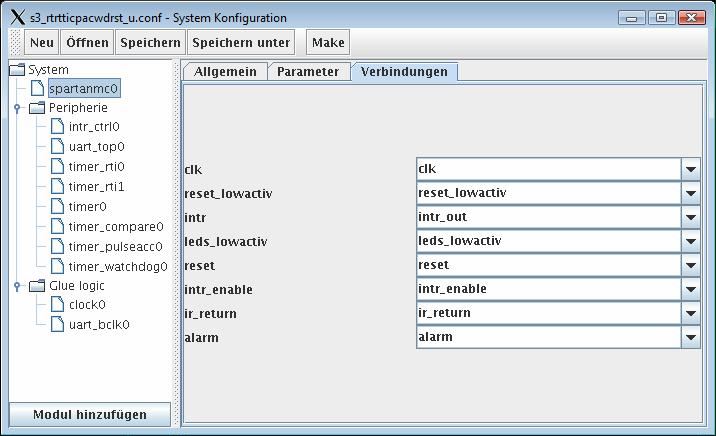

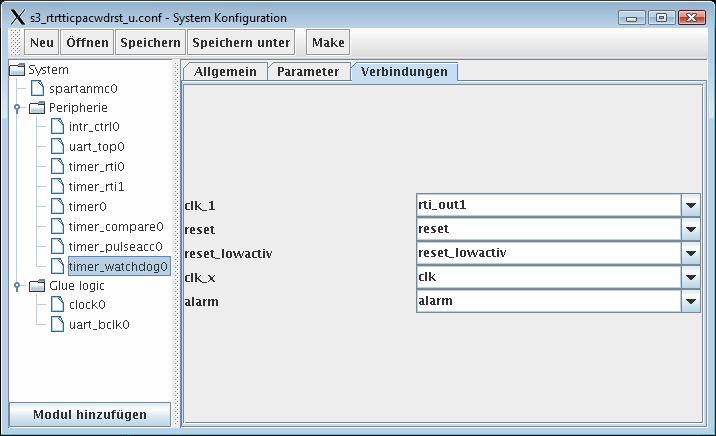

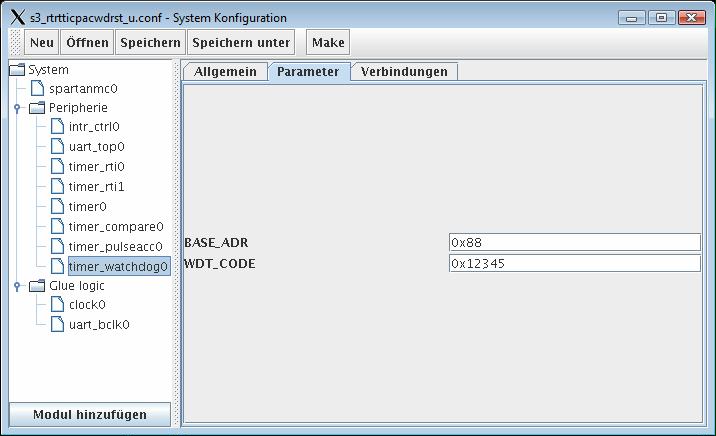

#ifndef __WATCHDOG_H
#define __WATCHDOG_H

#define WATCHDOG_EN         (1<<0)
#define WATCHDOG_PRE_EN     (1<<1)
#define WATCHDOG_PRE_VAL    (1<<2)          // *0 fuer 2^1  bis *7 fuer 2^8

#define WATCHDOG_PRE_2      (WATCHDOG_PRE_VAL * 0)
#define WATCHDOG_PRE_4      (WATCHDOG_PRE_VAL * 1)
#define WATCHDOG_PRE_8      (WATCHDOG_PRE_VAL * 2)
#define WATCHDOG_PRE_16     (WATCHDOG_PRE_VAL * 3)
#define WATCHDOG_PRE_32     (WATCHDOG_PRE_VAL * 4)
#define WATCHDOG_PRE_64     (WATCHDOG_PRE_VAL * 5)
#define WATCHDOG_PRE_128    (WATCHDOG_PRE_VAL * 6)
#define WATCHDOG_PRE_256    (WATCHDOG_PRE_VAL * 7)

#define WATCHDOG_ALARM      (1<<5)

typedef struct wdt {
        volatile unsigned int control;  // (r/w)
        volatile unsigned int limit;    // (r/w)
        volatile unsigned int val_rst;  // (r = val / w PIN = rst)
} watchdog_regs_t;
#endif

// Startwert fuer die Zyklenanzahl der Watchdog Warteschleife
#define	ZYKSTART	255320  // Wert < min (min = 255961 max = 255986) vom Programm ermittelt

        .........

void main(void) {
        // Initialisierung der Geraete
        interrupt_disable();
        data2->wdctrl   = WATCHDOG_0->control;  // Reset Status des WD merken

        .........

	// Initialisierung beendet
	// Ist es RESET oder Alarm?
	if (data2->wdctrl == 0) {		// Es ist RESET oder Neustart
		RTI_0->ctrl	= RTI_EN|RTI_EN_INT|(RTI_PRE_VAL*VT_RTI0);		// RTI_PRE_VAL = 2^3
		RTI_1->ctrl	= RTI_EN|RTI_EN_INT|(RTI_PRE_VAL*2);			// RTI_PRE_VAL = 2^2
		TIMER_1->limit	= LI_TIMER1;						// getesteter Wert fuer eine Sekunde
		TIMER_1->control= TIMER_EN|TIMER_PRE_EN|(TIMER_PRE_VAL*(VT_TIMER1-1));	// TIMER_PRE_VAL = 2^4
		interrupt_enable();
		data2->pgnr	= 0;
		test_timer_rti();
	}
	else {					// Es ist ein Watchdog Alarm
		if (data2->wdzyk > data2->zmax) data2->zmax = data2->wdzyk;
		if (data2->wdzyk < data2->zmin) data2->zmin = data2->wdzyk;
		printf("\33\[u\t\t\t WDT-Alarm bei \33\[1m%6u\33\[0m Zyklen",data2->wdzyk);
		// Die ESC-Sequenz \33\[u setzt den CU an die mit \33\[s gespeicherte Position.
		// Wenn diese Sequenz nicht arbeitet, dann hier durch \r\33\[2A ersetzen!
		// \33\[1m  -- Zeichen Fett   \33\[0m -- Zeichen normal
		printf(" (min=\33\[1;32m%6u\33\[0;37m max=\33\[1;31m%6u\33\[0;37m)\r\33\[5A",data2->zmin,data2->zmax);
		// \33\[1;32m  -- Zeichen gruen Fett   \33\[0;37m -- Zeichen weiss normal   \33\[1;31m -- Zeichen rot Fett
		// Die ESC-Sequenz \33\[5A setzt den CU um 5 Zeilen nach oben.
		data2->wdzyk	= ZYKSTART;
		// Zeit nach dem ALARM korrigieren
		uhr();				// Zeit inkrementieren
		uhr();				// Zeit inkrementieren
		volatile unsigned int i,j;	// Warten bis zwei Sekunden um sind
		for (i=15;i>0;i--) {
			for (j=262134;j>0;j--); // i=15 j=262134 max = 0x3ffff = 262143
		}
		RTI_0->ctrl	= RTI_EN|RTI_EN_INT|(RTI_PRE_VAL*VT_RTI0);		// RTI_PRE_VAL = 2^3
		RTI_1->ctrl	= RTI_EN|RTI_EN_INT|(RTI_PRE_VAL*2);			// RTI_PRE_VAL = 2^2
		TIMER_1->limit	= LI_TIMER1;						// getesteter Wert fuer eine Sekunde
		TIMER_1->control= TIMER_EN|TIMER_PRE_EN|(TIMER_PRE_VAL*(VT_TIMER1-1));	// TIMER_PRE_VAL = 2^4
		interrupt_enable();
	}
	while (1) {
		data2->pgnr	= 1;
		test_wdt();
		data2->pgnr	= 2;
		test_rotta();
		data2->pgnr	= 0;
		test_timer_rti();
	}
}


/*
 * Test des Watchdog Timers
 *
 * Die Schleife while (i > 0) i--; hat im GCC zur Zeit 6 Befehle.
 * Bei maximal 262143 = 0x3ffff Schleifenzyklen ergibt das ein Zeit von:
 * (1 / 35937500 Hz) * 6 * 262143 = 0,0000000278260869565s * 6 * 262143 = 0,0437664834783s
 * Die Zeit des Watchdog Timers muss kleiner sein, damit ein Alarm ausgeloest
 * wird. Die Zeit ergibt sich zu (1 / 35937500 Hz) * VT * limit
 * (1 / 35937500 Hz) * 128 * 12000 = 0,0427408695652s ist kleiner bei 6 Befehlen!
 */
void test_wdt(void) {
volatile unsigned int	i	= data2->wdzyk;
volatile unsigned int	wdcnt	= 0;
volatile unsigned char	d	= ' ';
	printf("\r\n\n2. Test des Watchdog Timers\r\n   Ende mit ESC\r\n");
	WATCHDOG_0->limit	= 12000;	// 262143 = 0x3ffff
	WATCHDOG_0->control	= WATCHDOG_EN | WATCHDOG_PRE_EN | WATCHDOG_PRE_128;
	printf(" limit = %5u ctrl = %5x\r\n\33\[s",WATCHDOG_0->limit,WATCHDOG_0->control);
	// Die ESC-Sequenz \33\[s merkt sich die CU-Position.
	while (d != 0x1b) {
		d = uart_getstat();
		i = data2->wdzyk;
		WATCHDOG_0->val_rst	= 0x12345;	// Reset Pin
		while (i > 0) i--;	// Schleife wird durch Watchdog Timer abgebrochen!
		wdcnt	= WATCHDOG_0->val_rst;
		WATCHDOG_0->val_rst	= 0x12345;	// Reset Pin
		data2->wdzyk++;
		printf(" wdcnt = %5u  \r",wdcnt);
		if (data->aktzeit != data->i) {
			putzeit();
			data->aktzeit = data->i;
		}
	}
	WATCHDOG_0->control	= 0;
}

Timer, RTI, Watchdog, LED, UART und Rotationstaster Test in C

1. Zeit auf der Konsole anzeigen
   Ende bei jeder Eingabe
   Stellen mit dem Rotationstaster oder
CTRL+B Stunden mit + stellen
CTRL+C Minuten mit + stellen
CTRL+D Sekunden mit + stellen
CTRL+E Ende Stellen

 Aktuelle Zeit: 21:40:47  Hallo ich bin SpartanMC 18

2. Test des Watchdog Timers
   Ende mit ESC
 limit = 12000 ctrl =    1B
 wdcnt = 11973  21:41:01 WDT-Alarm bei 255970 Zyklen (min=255965 max=255982)
SpMC loader v20140908

3. Test des Rotationstaster Moduls

   ESC = Programm Ende

0    0    1    1    2    2    3
0....5....0....5....0....5....0
     ^
