Entwerfen - Aufstellen des Wirkmodells |
![]() |
![]() |
![]() |

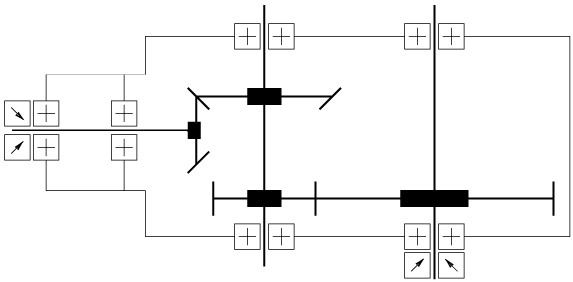

In einem ersten Schritt wird das technische Funktionsprinzip für das Gesamtsystem skizziert. Als Darstellungsform kann die Freihandzeichnung oder, wie im Beispiel, eine Prinzipskizze (Strichbild) dienen.
Im Variantenvergleich hatte sich ein zweistufiges Zahnradgetriebe als günstigste Lösung erwiesen. Ausgehend von den Teilfunktionen werden die Hauptfunktionsträger konkretisiert. |
