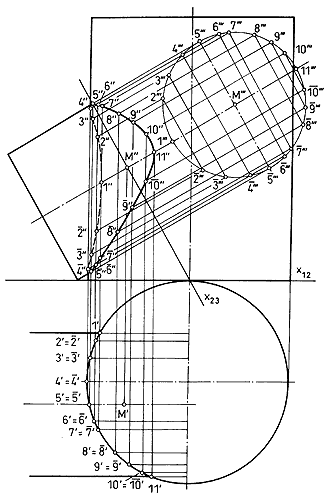

Zur Lösung wird ein Seitenriß x23 eingeführt, wobei die Rißachse x23 senkrecht auf der Rotationsachse des schräg liegenden Zylinders steht.
			Lösungsschritte: M ist Schnittpunkt der Rotationsachse mit p3. M" kann direkt angegeben werden -> M'. Es gilt 2. BE-Abstand von M bezüglich x23 -> M"'. Die Schnittkurve ist im 3. Riß ein Kreis (Kreiszylinder). Die Schnittpunkte i und  der Erzeugenden beider Zylinder können im Grundriß direkt angegeben werden. Es ist i' = . Wegen 2. BE-Abstand von i und bezüglich x12 = 2. BE-Abstand von i und bezüglich x23 folgen sofort die Punkte i"' und im 3. Riß. Als Schnittpunkte der zugeordneten Projektionslinien erhält man die Punkte i" und im Aufriß. Die Sichtbarkeit ergibt sich aus dem entsprechenden Tafelabstand.
